| 產品名稱 | 通信用電力光纜 | 生產廠家 | 漢維通信器材有限公司 | 頁碼 |
型號規格 | ADSS-700（雙） | 聯系方式 | 電話：+86 572 6235688 傳真：+86 572 6236642 | 第1頁 共1頁 | |

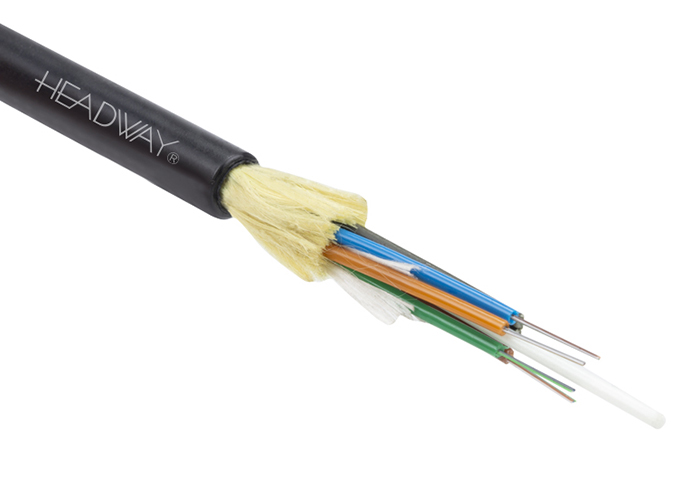

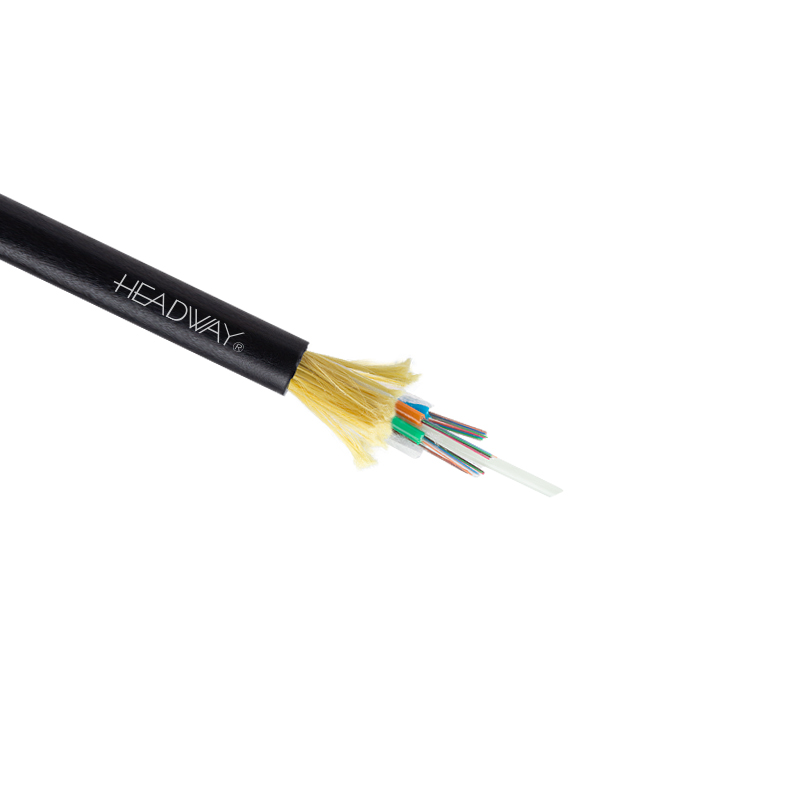

產品說明 ADSS用于高壓輸電線路并利用電力系統輸電塔干，整個光纜為非金屬介質，自承懸掛于電力鐵塔上的電力強度最小的位置。它運用于已建高壓輸電線路，具有安全性高，無電磁/強電干擾，跨距大，深受廣大電力系統用戶的青睞，在電力系統城網改造、農網改造的通訊建設中得到廣泛的應用 | 產品特點 v 施工作業簡單。免除了立桿、架設鋼絞吊線和在吊線上掛滑輪敷設光纜的程序，可像電力線一樣，直接飛渡田野、溝坎和河流。 v 通信線路與電力線路各成體系，無論是哪種線路出現故障，維護檢修等均不會互相影響。 v 與電力系統使用的捆綁式和纏繞式光纜相比，ADSS不依附電力線或地線，單獨架設于桿塔上，可在不停電的條件下施工。 v 光纜在高強度電場中具有優越的性能，不受電磁干擾、特種材料制成的外護套，免遭雷擊。 v 省去了通信線路勘測及桿塔建設過程，簡化了工程建設。 v 光纜直徑小、重量輕，減少了冰凌和風力對光纜的影響，也減輕了桿塔和支撐物的負荷。最大限度利用桿塔資源，500KV以下高壓輸電線纜上將廣泛應用。 敷設方式 v 架空。 | ||||
技術參數表 | |||||

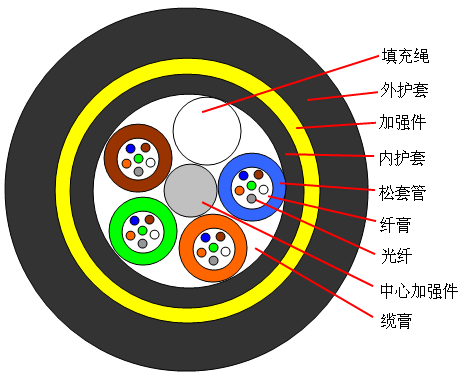

光纖 芯數 | 結構 | 光纖 類型 | 中心加強件 （±0.05） | 松套管 （±0.1） | 非金屬加強件 | 外護套 （±0.1） | 光纜 外徑 (mm) （±0.2） | 光纜 重量 （mm） （±5） | 額定抗拉強度(RTS) | 最大允許使用張力 (MAT) | 年平均運行張力 (EDS) | 衰減系數（dB/km） | 彎曲半徑 | ||||||||||||||||||
材料 | 尺寸 （mm） | 材料 | 尺寸 | 材料 | 材料 | 尺寸 | 1310 | 1550 | 靜態 | 動態 | |||||||||||||||||||||
2～30 | 1+5 | G652 | FRP | 1.5 | PBT | 1.8 | 芳 綸 紗 | 中 密 度 聚 乙 烯 | 1.7 | 12.3 | 112 | 41.2 | 16.5 | 10.3 | ≤0.35 | ≤0.21 | 15 倍 光 纜 外 徑 | 20 倍 光 纜 外 徑 | |||||||||||||
32～60 | 1+5 | 2.1 | 12.9 | 124 | |||||||||||||||||||||||||||
62～72 | 1+6 | 2.1 | 13.5 | 134 | |||||||||||||||||||||||||||
溫度 | 安 裝：-20~+60℃ | 工 作：-40~+70℃ | 儲存和運輸：-40~+70℃ | ||||||||||||||||||||||||||||
標識 | HEADWAY ADSS-××B1-PE-700M 2022 =×××× M= （或按照客戶要求） | ||||||||||||||||||||||||||||||
光纖及束管色譜 | 藍 | 橙 | 綠 | 棕 | 灰 | 本 | 紅 | 黑 | 黃 | 紫 | 粉紅 | 青綠 | |||||||||||||||||||
